TP 5 : Programmation en binôme,
les algorithmes MiniMax et
a-b.
Application à Puissance 4 ou aux dames chinoises
1 Description des algorithmes
1.1 Définition d'un jeu à deux joueurs
Un jeu à deux joueurs est défini classiquement comme un arbre qui a
comme noeuds des positions (la racine est appelée la «position
initiale du jeu»). Chaque noeud est un noeud «joueur» (i.e. c'est
au joueur de jouer son coup) ou un noeud «opposant», et les joueurs
s'alternent, de telle sorte que un noeud joueur a comme fils une liste
de noeuds opposants, que l'on obtient à partir des différents coups
disponibles (symétriquement pour opposant). Si un noeud n'a pas de
fils, c'est un noeud terminal, et dans ce cas on associe à ce noeud
à l'aide d'une fonction
h: noeudterminal® R È {±¥}
une valeur qui indique ce que le joueur a gagné ou
perdu. Typiquement, si on s'intéresse seulement à des jeux comme les
échecs, on aura +¥ pour gain, -¥ pour perte et 0 pour les
autres positions (pat et autres nuls), mais il y a des jeux avec des
structures d'évaluation plus complexes, par exemple les jeux où on mise de
l'argent.
D'une certaine façon, cet arbre contient toutes les parties possibles
que l'on peut jouer à partir de la position initiale. Si on a la
possibilité d'explorer tout l'arbre, on peut déterminer s'il existe une
stratégie gagnante pour le joueur. Si l'arbre est trop gros (ou si l'on
impose des limites de temps) on se contente normalement d'explorer le
sous-arbre obtenu en tronquant l'arbre de jeu à une certaine profondeur,
et en évaluant les noeuds tronqués à l'aide d'une heuristique h'.
Dans les deux cas, il est déraisonnable de supposer que l'arbre de jeu est
donné de façon extensive, et on préfère le présenter de façon implicite par
des «règles de jeu» qui disent comment obtenir la liste des fils d'une
position donnée.
1.2 La visite MiniMax
L'algorithme MiniMax, dû à Von Neumann, est très simple : on visite l'arbre de
jeu pour faire remonter à la racine une valeur (appelée «valeur du
jeu») qui est calculée récursivement de la façon suivante :
-
MiniMax(p)=h(p) si p est une position terminale
- MiniMax(p)=max(MiniMax(o1), ..., MiniMax(on)) si p est une
position joueur avec fils o1, ..., on
- MiniMax(p)=min(MiniMax(j1), ..., MiniMax(jm)) si p est une
position opposant avec fils j1, ..., jm
On peut vérifier que MiniMax(p) est la meilleure valeur possible
à partir de la position p, si l'opposant joue de façon optimale.
Il est clair que pour appliquer l'algorithme MiniMax il suffit de disposer
de
-
un type de données position qui permet de représenter
les états possibles du jeu (et une position initiale) ;
- une fonction h : position ® R È {±¥}
pour évaluer les positions terminales ;
- une fonction estjoueur : position ® {oui, non} qui sert à
déterminer si une position est une position joueur ou opposant ;
- une fonction accessibles qui prenne une position p et retourne la
liste des positions accessibles par les coups disponibles à partir de p.
Cela nous donne notre interface C :
/* les positions */
struct position {
. . . /* Ceci dépend du jeu
* et ne doit pas être utilisé par la visite de l'arbre */
};
typedef struct position *position;
/* une liste de positions */
typedef struct {
int nombre;
position *tableau;
/* On utilise un tableau, dont le nombre d'éléments est ci-dessus */
/* Les coups à jouer sont représentés par leur position dans le tableau */
} posliste;
/* enfin, les fonctions propres au jeu */
double h(position p);
int estjoueur(position p);
posliste accessibles(position p);
/* plus une fonction qui permet de libérer de la mémoire */
void libere(posliste pl);
1.3 La visite a-b
L'algorithme a-b est une optimisation du MiniMax, qui «coupe»
des sousarbres dès que leur valeur devient inintéressante aux fins du
calcul de la valeur MiniMax du jeu. On s'intéressera donc, sur chaque
noeud, en plus de la valeur, à deux autres quantités, nommées a
et b, qui seront utilisées pour calculer la valeur du noeud.
-
a d'un noeud
- est une approximation par le bas de la vraie
valeur du noeud. Elle est égale à la valeur sur les feuilles, et est
initialisée à -¥ ailleurs. Ensuite, sur les noeuds joueur elle
est maintenue égale à la plus grande valeur obtenue sur les fils visités
jusque là, et elle est égale à la valeur a de son prédécesseur sur
les noeuds opposant.
- b d'un noeud
- est une approximation par le haut de la vraie
valeur du noeud. Elle est égale à la valeur sur les feuilles, et est
initialisée à +¥ ailleurs. Ensuite, sur les noeuds opposant
elle est maintenue égale à la plus petite valeur obtenue sur les fils
visités jusque là, et elle est égale à la valeur b de son
prédécesseur sur les noeuds joueur.
L'algorithme ALPHA-BETA peut être décrit par le pseudo-code suivant :
fonnction ALPHA-BETA(P, A, B) /* ici A est toujours inférieur à B */
si P est une feuille alors
retourner la valeur de P
sinon
initialiser Alpha de P à -¥ et Beta de P à +¥
si P est un noeud Min alors
pour tout fils Pi de P faire
Val = ALPHA-BETA(Pi, A, Min(B,Beta de P))
Beta de P = Min(Beta de P, Val)
Si A >= Beta de P /*ceci est la coupure alpha */
alors retourner Beta de P
finfaire
retourner Beta de P
sinon
pour tout fils Pi de P faire
Val = ALPHA-BETA(Pi, Max(A,Alpha de P), B)
Alpha de P = Max(Alpha de P, Val)
Si Alpha de P >= B /*ceci est la coupure beta */
alors retourner Alpha de P
finfaire
retourner Alpha de P
On sait que la véritable valeur MiniMax v d'un noeud est encadrée par
a et b (i.e. a £ v £ b), et si on appelle
la fonction ALPHA-BETA avec les valeurs (P,-¥,+¥) on obtient
précisément MiniMax(P). ALPHA-BETA permets assez souvent de doubler la
profondeur d'exploration d'un arbre à parité de ressources, par rapport à
MiniMax.
2 Travaux pratiques
Programmer à plusieurs
Si vous avez à gérer un projet assez important, il est indispensable de
pouvoir le décomposer en sous-projets dont les interfaces sont clairement
spécifiées, pour permettre que les différentes composantes puissent être
developpées en parallèle tout en garantissant la cohérence du résultat
final.
Nous allons faire un essai à petite échelle dans le cadre de ce TP : le but
est de programmer des algorithmes classiques de visite d'arbres de jeu,
d'une part, et de programmer un jeu particulier d'autre part. Ces deux
modules, ensemble, nous donneront un «joueur» automatique pour le jeu
voulu. Pour cela, regroupez vous en binômes (programmeur A, programmeur B).
-
Tâches du programmeur A :
-
Programmation de MiniMax
- Programmation du jeu Puissance 4
- Tâches du programmeur B :
-
Programmation du jeu Tic-Tac-Toe
- Programmation de AlphaBeta
En pratique, chaque programmeur écrit les fonctions dont il a la charge
dans un fichier C (par exemple visite.c et regles.c).
Ces fichiers incluent le fichier «header» (par exemple jeu.h,
avec la ligne #include "jeu.h") qui définit l'interface commune.
Un troisième fichier C (jeu.c) sert à tester ces fonctions,
et on compile par exemple avec
gcc -o jeu visite.c regles.c jeu.c. Il est aussi possible de compiler
séparément les fichiers visite.c et regles.c (sans produire
d'exécutable) avec gcc -c visite.c
Exercice 1 [MiniMax et Tic-Tac-Toe] .
Le programmeur A écrit les fonctions de l'algorithme MiniMax.
Le programmeur B écrit l'interface du jeu Tic-Tac-Toe.
Compilez ensemble vos deux modules et testez leur correction
de deux façons :
en faisant un programme qui calcule la valeur du jeu Tic-Tac-Toe,
en faisant un programme qui permette de jouer à Tic-Tac-Toe contre
l'ordinateur.
Exercice 2 [AlphaBeta et Puissance 4] .
Le programmeur A écrit l'interface du jeu Puissance 4.
Le programmeur B écrit les fonctions de l'algorithme AlphaBeta.
Compilez ensemble ces deux modules.
Essayez aussi la combinaison MiniMax + Puissance 4
et la combinaison AlphaBeta + Tic-Tac-Toe.
Pour ceux qui sont vraiment rapides
Exercice 3
Adapter les exercices ci-dessus aux jeux à plus de deux joueurs.
Application : le jeux des dames chinoises.
2.1 Visite de l'arbre de jeu
Pour chaque type de visite, on écrit deux fonctions,
en utilisant exclusivement les fonctions de l'interface :
une fonction double val(position p)
calcule la valeur du jeu,
une fonction int meilleur(posliste pl)
dit quel
est le meilleur coup pour le joueur qui doit jouer
(on retourne sa position dans la posliste
).
Ensuite, on modifie ces fonctions pour permettre de spécifier la profondeur
maximale d'exploration de l'arbre de jeu.
2.2 Interface de chaque jeu
Pour chaque jeu, il faut définir le type de données position
et programmer les fonctions suivantes :
/* affiche le jeu dans la position p */
void affiche(position p);
/* donne la position de départ */
position start();
/* Fonctions de l'interface */
double h(position p);
int estjoueur(position p);
posliste accessibles(position p);
void libere(posliste pl);
3 Rappels : règles des jeux
3.1 Iic-Tac-Toe
Sur une grille 3×3, chaque joueur coche à tour de rôle une case,
celui qui en aligne 3 a gagné.
NB: on peut remarquer que le test d'alignement de 3 valeurs identiques
est plus facile si la case vide est codée par 0 et les cases cochées
par +1 ou -1.
3.2 Puissance 4
Sur une grille de 7 colonnes de 6 cases, chaque joueur met à tour de rôle un
pion dans une colonne, celui-ci descend en bas de la colonne. Celui qui en
aligne 4 a gagné.

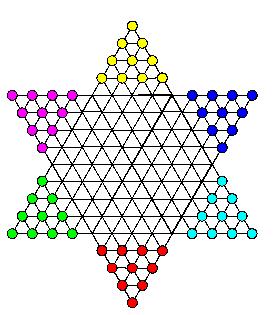

3.3 Dames chinoises
sur les intersections d'un damier en étoile,
chacun des six joueurs a 10 pions de sa couleur,
chacun dans l'une des pointes de l'étoile. Le but du jeu est de tous les
déplacer dans la pointe opposée.
Chacun à son tour déplace un pion, de l'une des deux façons suivantes :
vers une case libre contiguë, ou bien en faisant un nombre quelconque
de sauts avec ce pion. Chaque saut se fait vers une case libre, par
dessus une case occupée.
